Gages & Metal Masters
传统检具 · 金属样件
经典检具方案 + 高精度金属样件校验体系
Traditional Gages
传统检具
覆盖7大品类——灯饰/外饰/内饰/钣金/安全件/玻璃/柔性检具

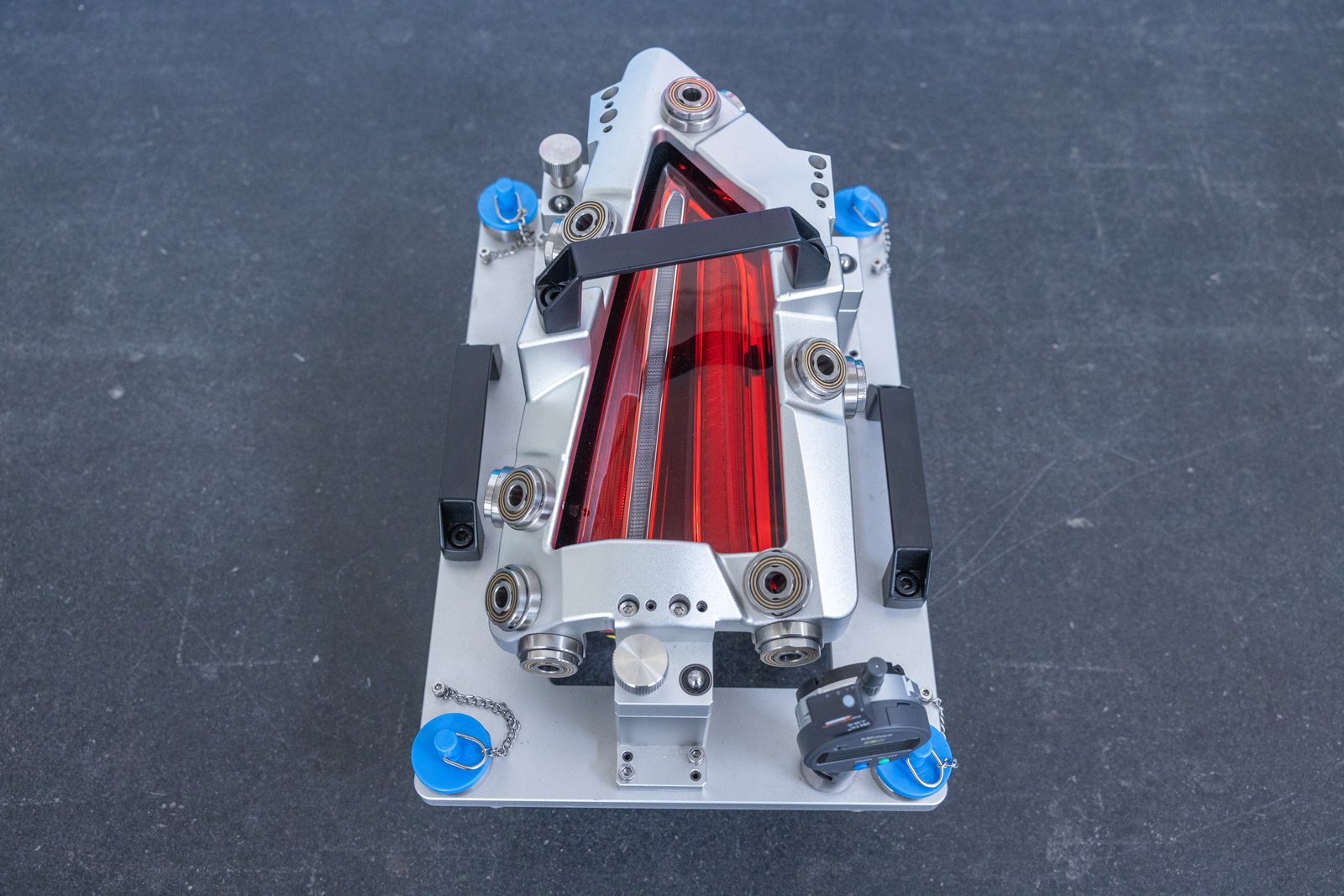

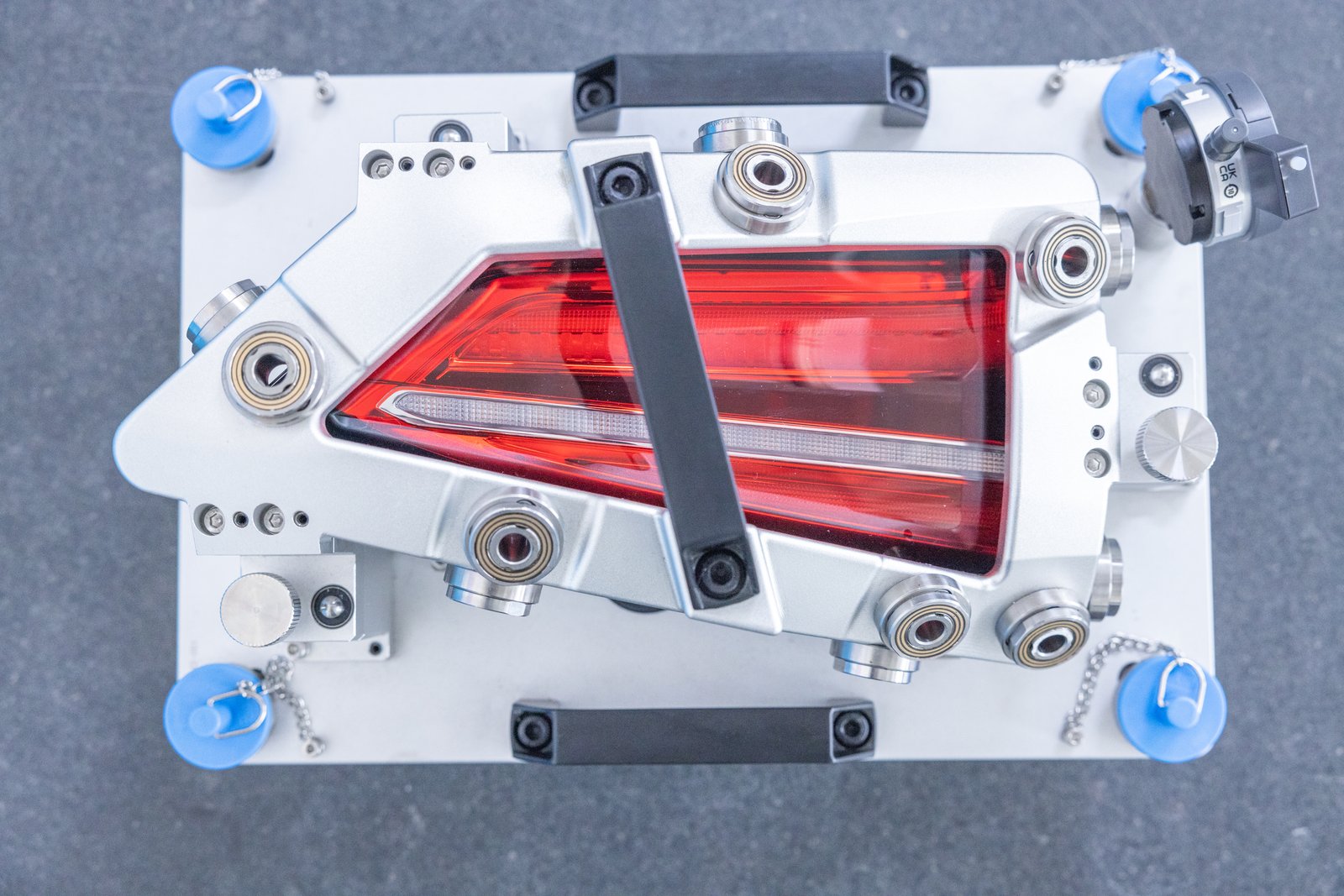

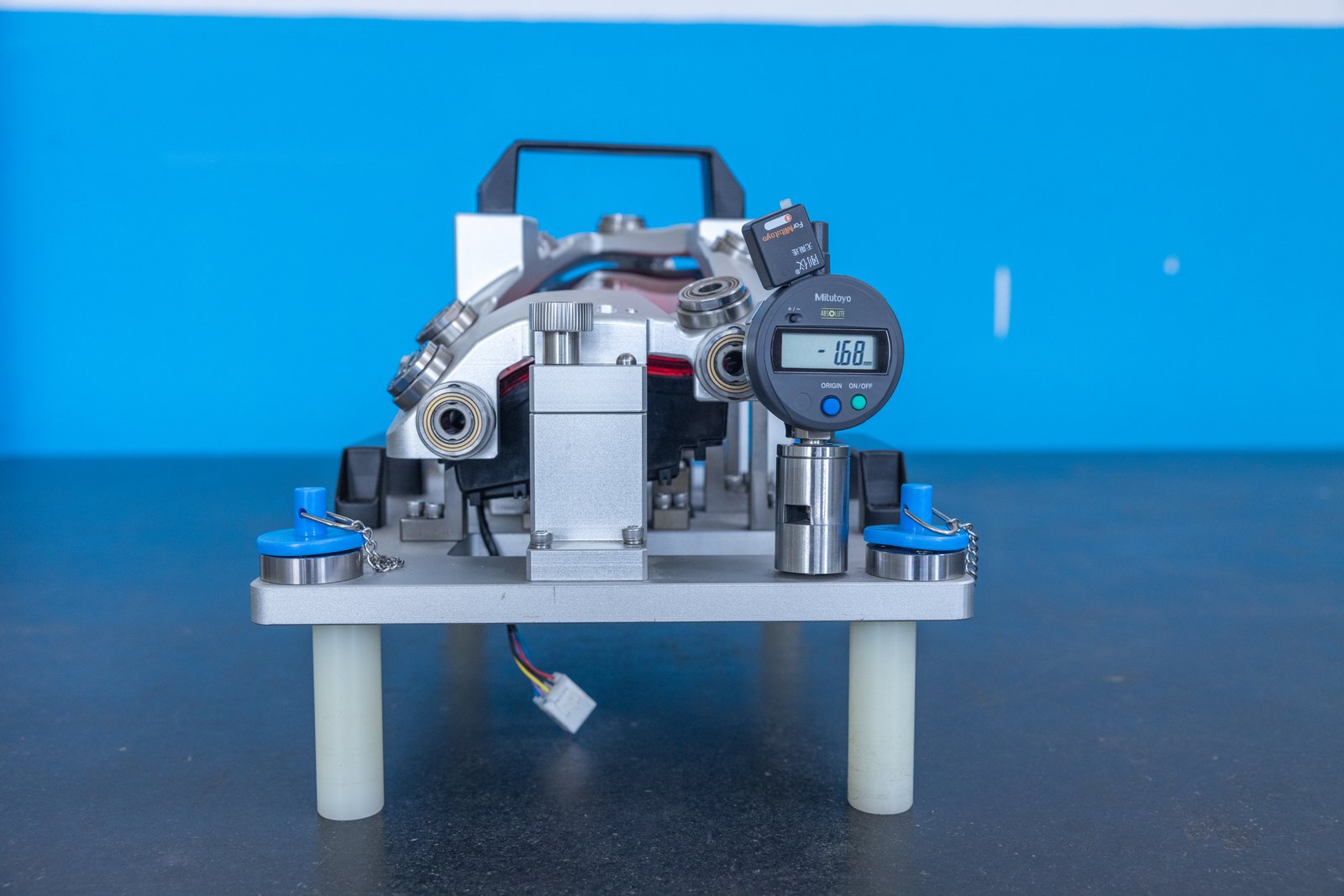

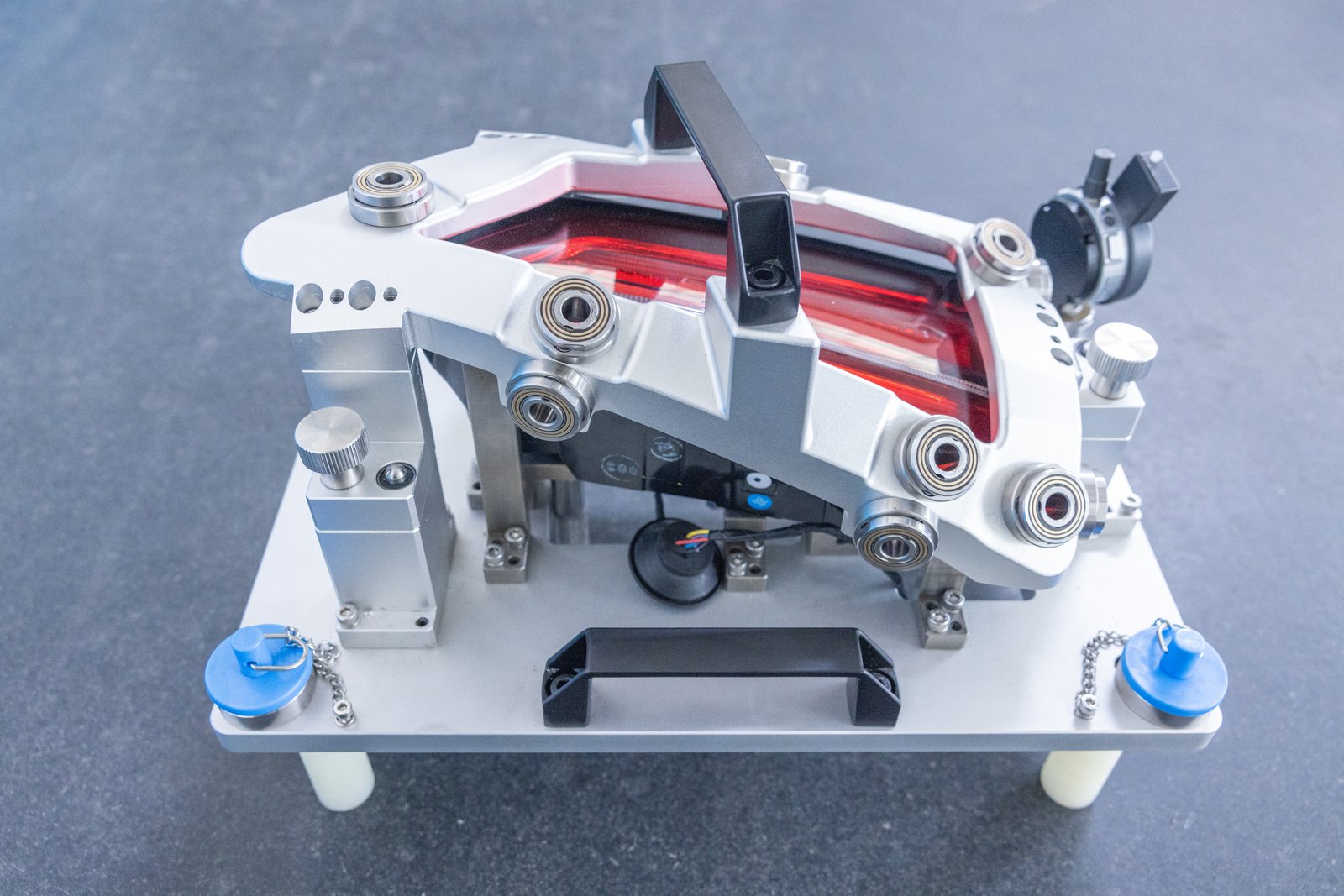

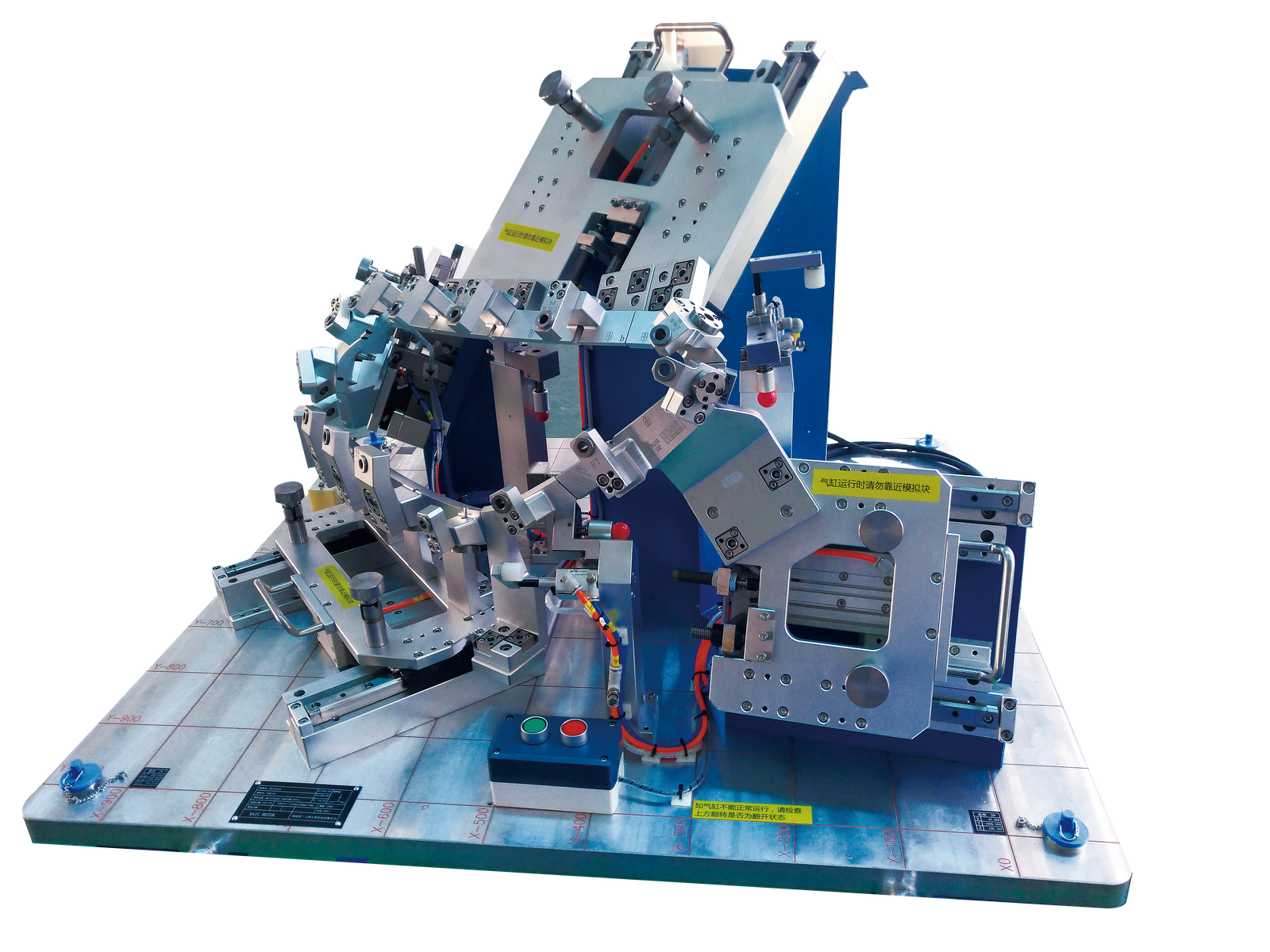

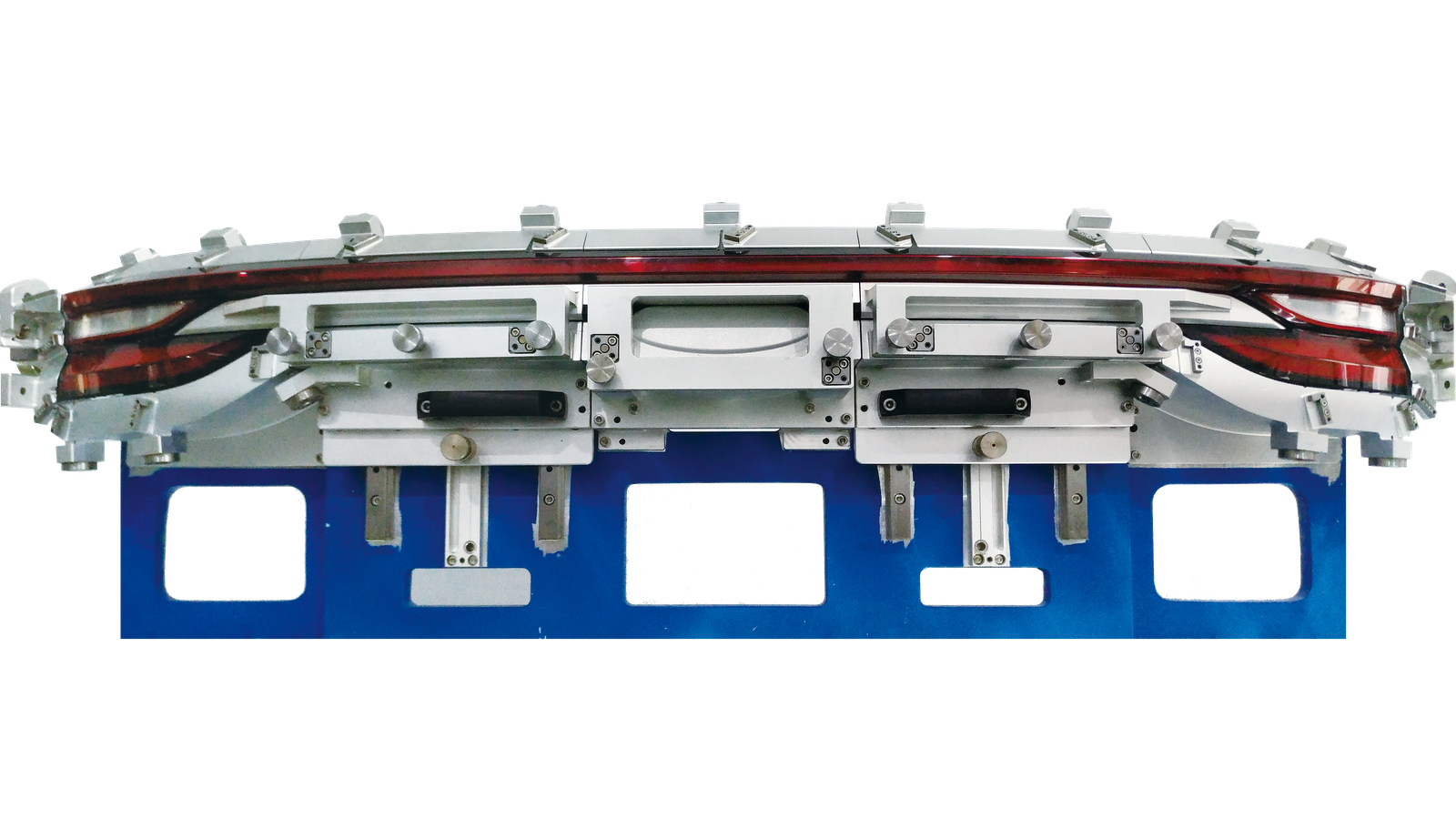

灯饰检具
前照灯总成检具（打表形式），用于管控产品匹配。占比22.39%。

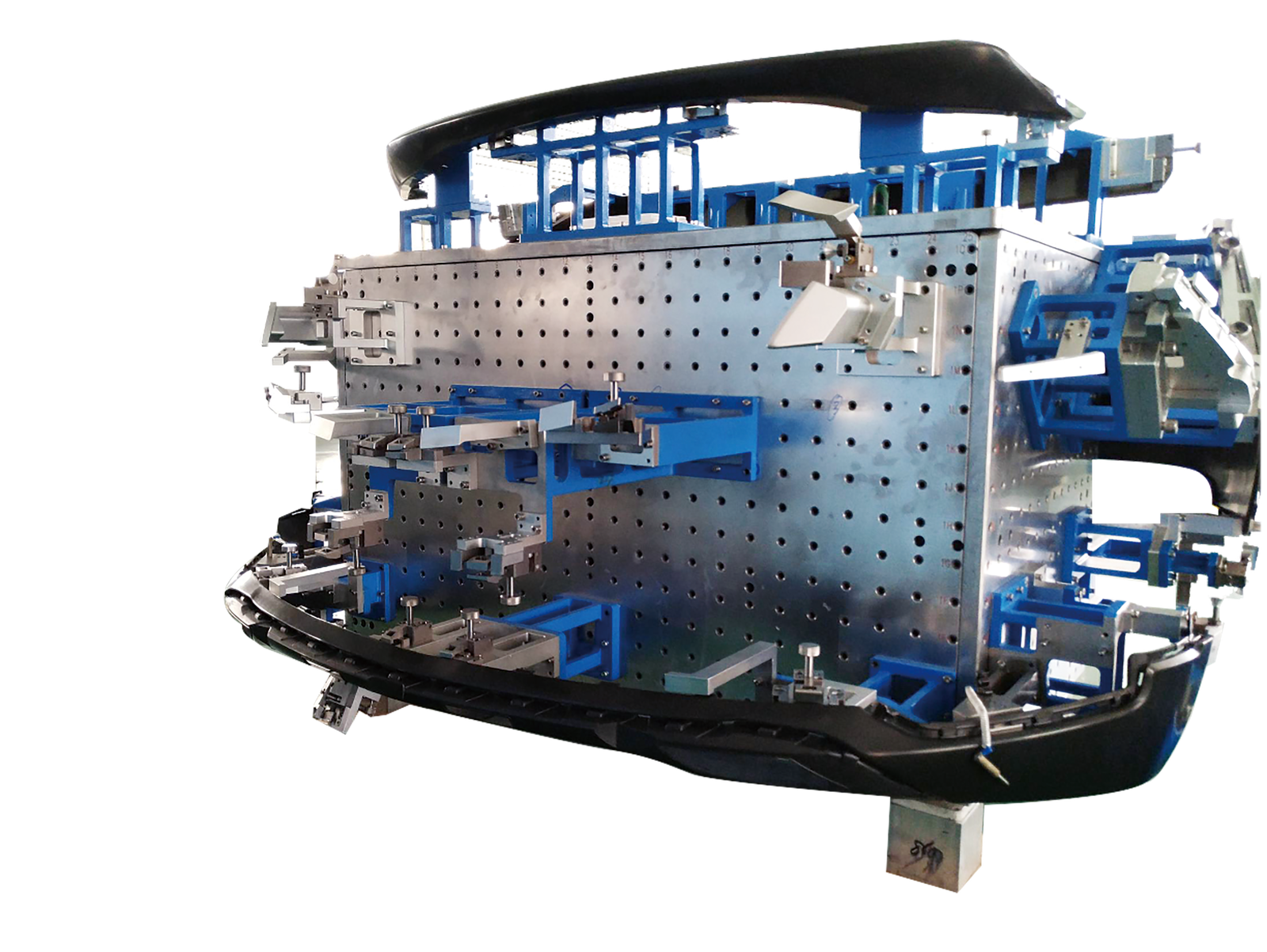

外饰检具

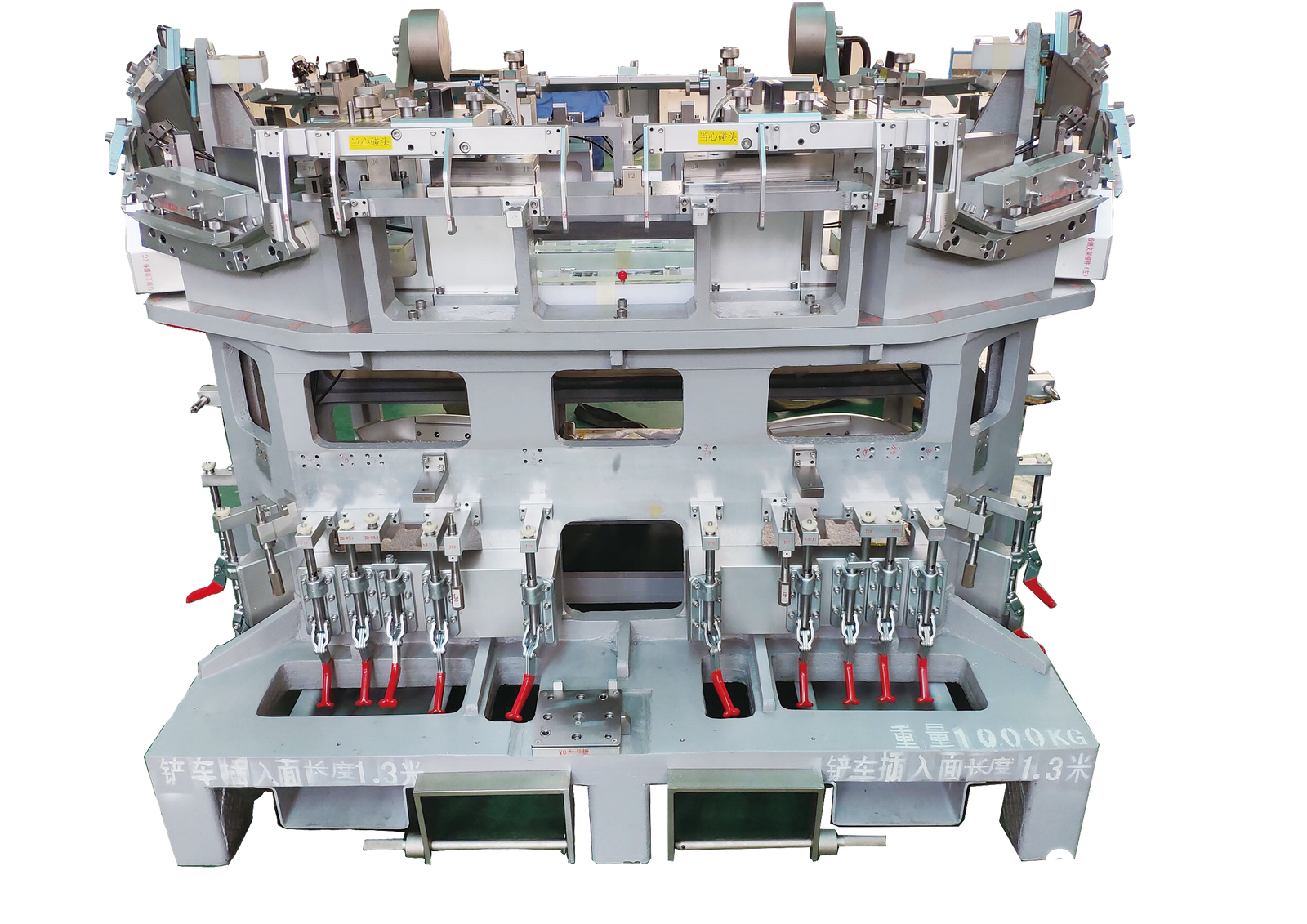

前保/后保总成检具。占比26.12%。
内饰检具
仪表盘、门内饰板等内饰件检具。占比9.33%。

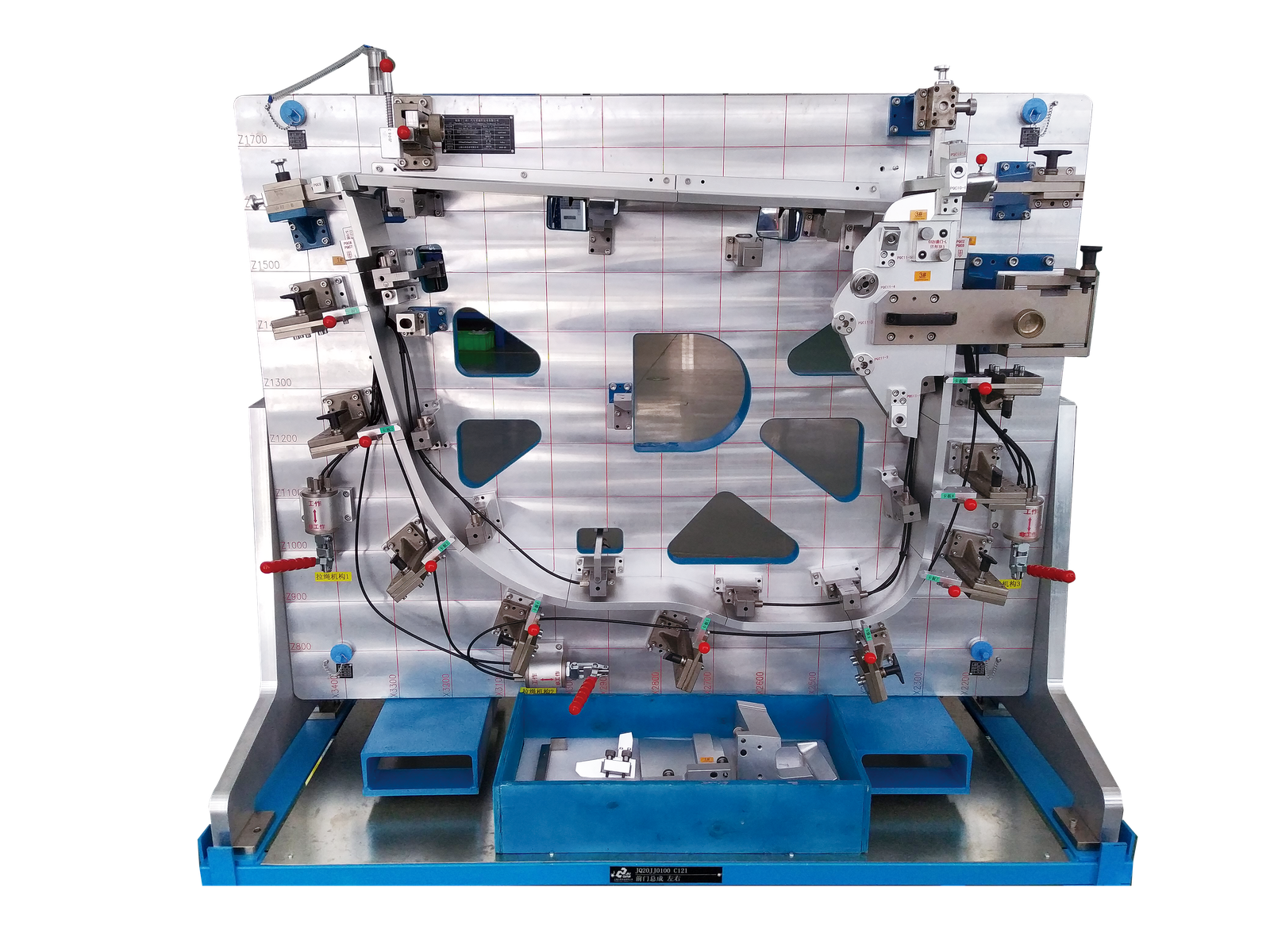

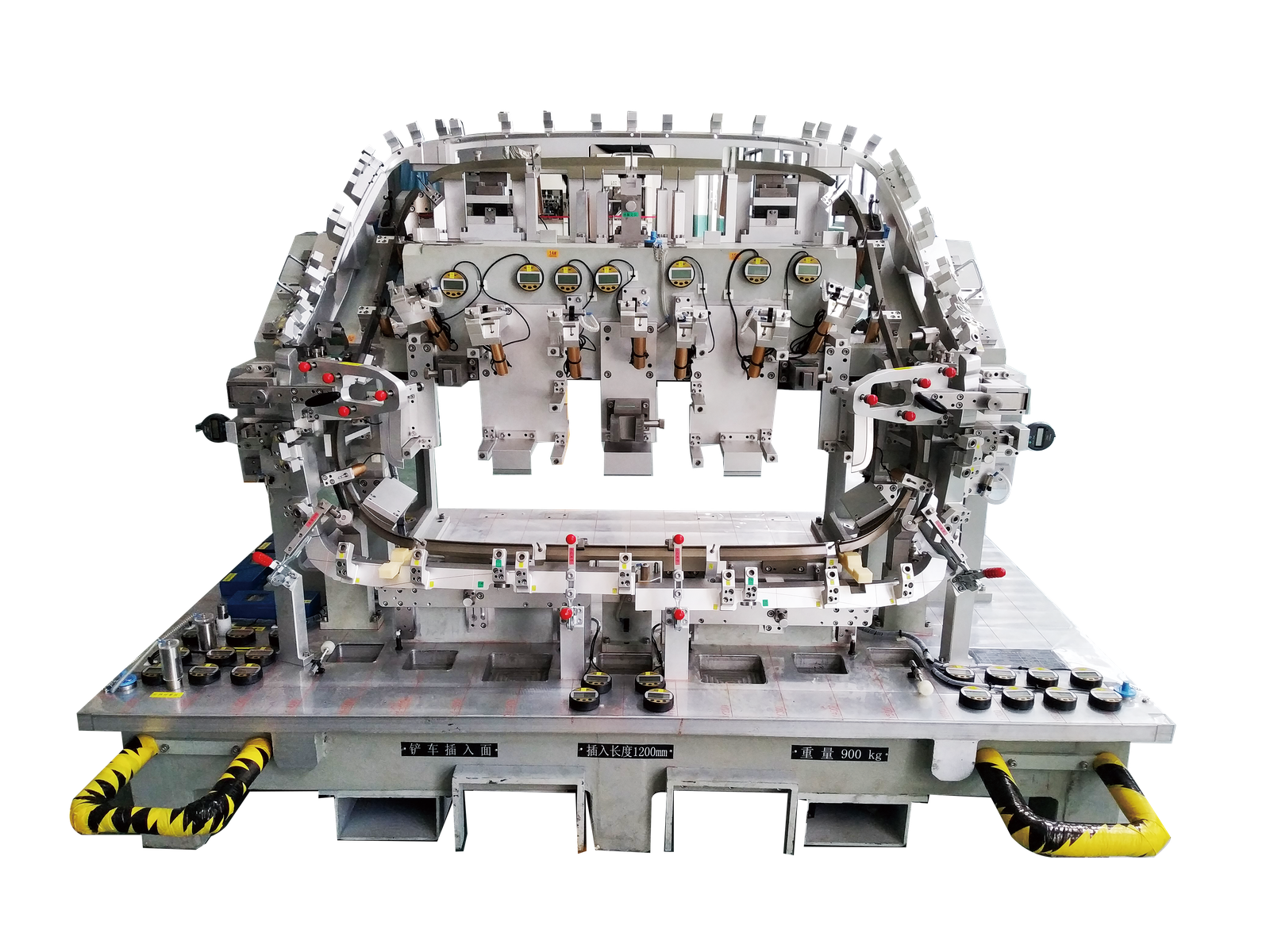

钣金检具
车身钣金件检测。占比11.19%。
安全件检具
安全带、安全气囊等安全件检测。占比9.33%。
玻璃检具 · 柔性检具
玻璃制品检测 · 柔性可调检具方案。占比14.93%+2.99%。
Metal Master Parts
金属样件
基于三维数模制造的高精度金属产品——精度保障的核心工具
⚙

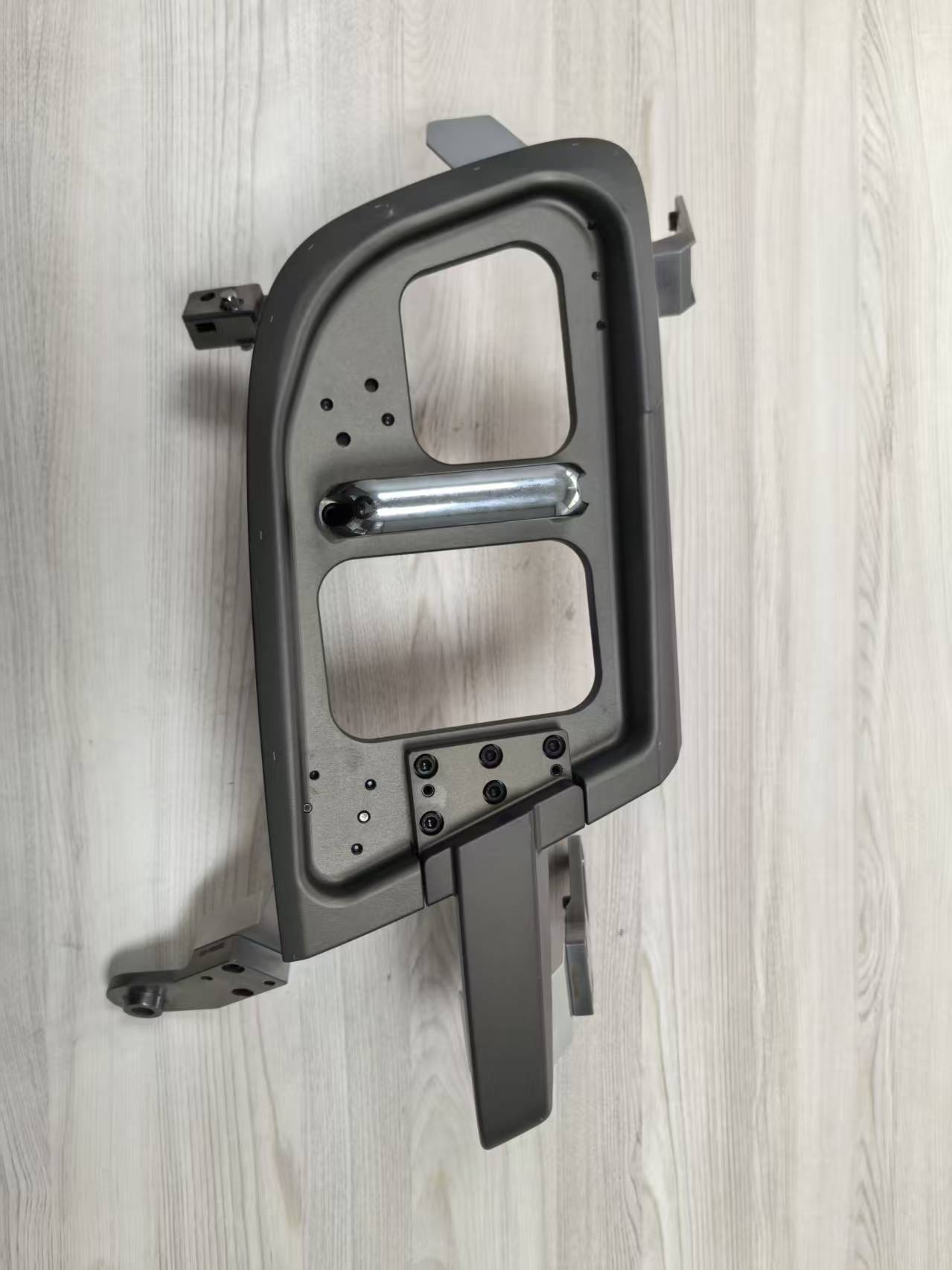

Metal Master
金属样件示意图
照片占位
精度保障 · 长期使用
金属样件的5大作用
- 校验设备精度：用于在线设备每天的开班检测。
- 找准理论检测点法线方向：提高在线测量设备和检具、三次元的对标精度。
- 比对式测量基准：同一位置采集金属样件和灯具数据，通过金属样件计算灯具偏差。
- 异常快速诊断：测量异常时快速判断是设备异常还是产品本身异常。
- 长期稳定使用：尺寸高精度、定位高耐磨、型面高稳定，可长期使用。
金属样件 vs 产品样件
| 对比维度 | 金属样件 | 产品样件 |
|---|---|---|
| 制造方式 | 根据三维数模精密加工 | 选取生产产品 |
| 尺寸稳定性 | 高精度 · 长期稳定 | 不稳定 · 受批次影响 |
| 定位耐磨性 | 高耐磨 · 安装重复性好 | 易磨损 · 安装重复性差 |
| 对标精度 | 高 · 轮廓与数模一致 | 低 · 轮廓与数模差异大 |
| 标定方式 | 无需频繁标定 | 每天需用三坐标资源标定 |
| 误判风险 | 低 · 不受产品一致性影响 | 高 · 焊接姿态和批次变化造成误判 |
