TR Hot Plate Welding
TR热板焊接 HPT系列
非接触式红外热板焊——溢料光滑圆润，焊接强度高且均匀
♨
HPT
TR热板焊接系列
设备照片占位
非接触式 · 伺服驱动 · 支持TR

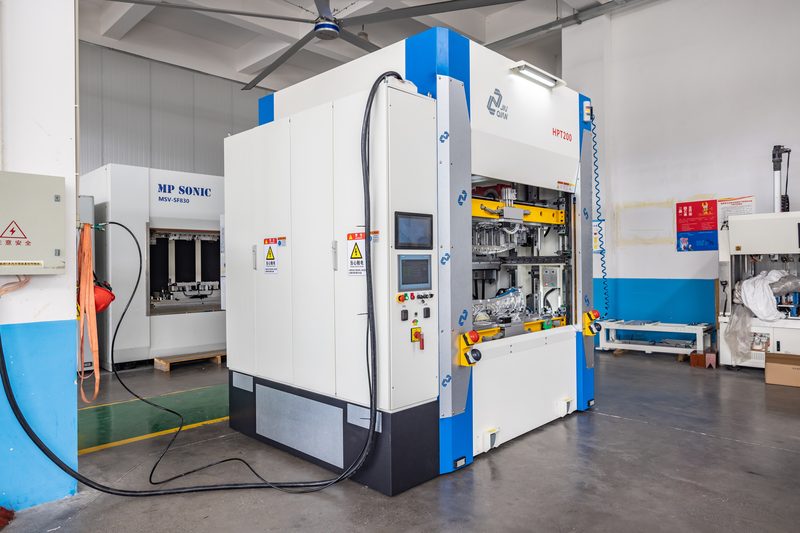

HPT系列热板焊接设备
HPT100~400系列，覆盖从小批量到大批量的热板焊接需求。伺服驱动，精密齿轮齿条传动，最大合模压力1800kg。支持TR红外焊接功能，兼容传统热板与非接触焊接模式。
✓
TR红外焊接兼容
✓
全伺服齿轮齿条驱动
✓
MES系统支持
✓
温控4-8区 · TR温控2-4区
✓
15组模具配方存储
✓
安全光幕 · 安全门锁
HPT系列技术规格
| 参数 | HPT100S | HPT100 | HPT300S | HPT300 | HPT400S | HPT400 |
|---|---|---|---|---|---|---|
| 级别 | 基础Basic | 标配Standard | 基础Standard | 标配Standard | 基础Standard | 标配Standard |
| 兼容TR | 否 | 是 | 否 | 是 | 否 | 是 |
| 驱动方式 | 伺服Servo | |||||
| 冷模底板尺寸 | 1060×600mm | 1650×600mm | 1858×600mm | |||
| 热模底板尺寸 | 900×600mm | 1600×600mm | 1800×600mm | |||
| 外形尺寸(W×H×D) | 1900×3200×3100mm | 2500×3200×3100mm | 2700×3200×3100mm | |||
| 冷模负载 | 最大300kg | |||||
| 合模压力 | 1800kg | |||||
| 设备电压 | 380V | |||||
| 总功率 | 115KW | 175KW | 175KW | |||
| 温控点数 | 4 | 8 | 8 | |||
| TR温控点数 | — | 2 | — | 4 | — | 4 |
TR Technology

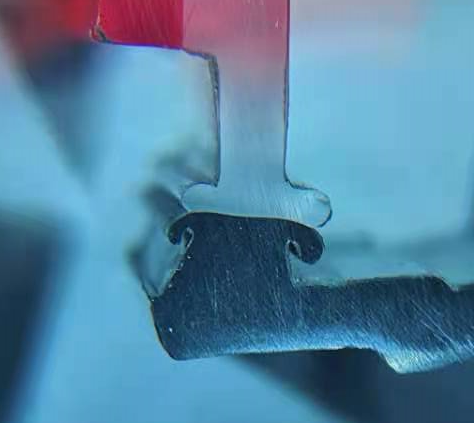

TR非接触式焊接工艺优势
| 对比维度 | TR非接触式热板焊 | 传统热板焊 |
|---|---|---|

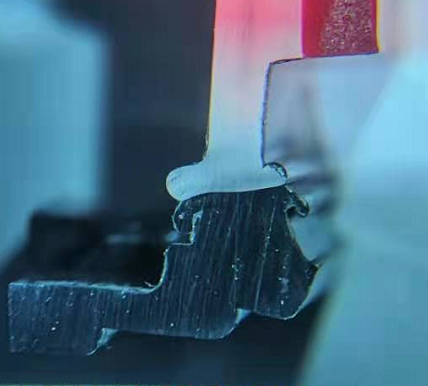

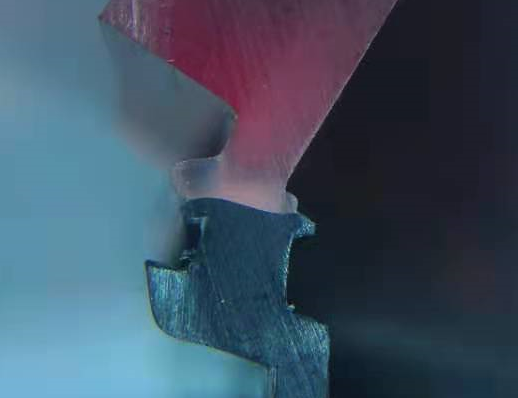

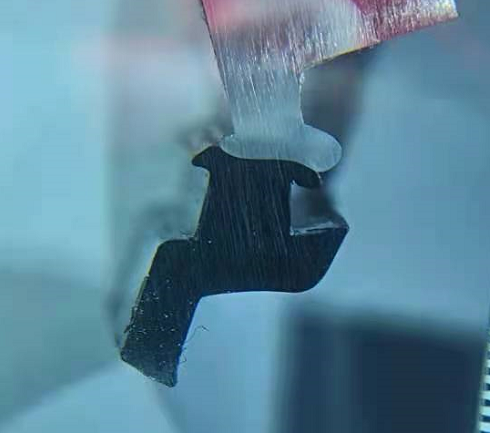

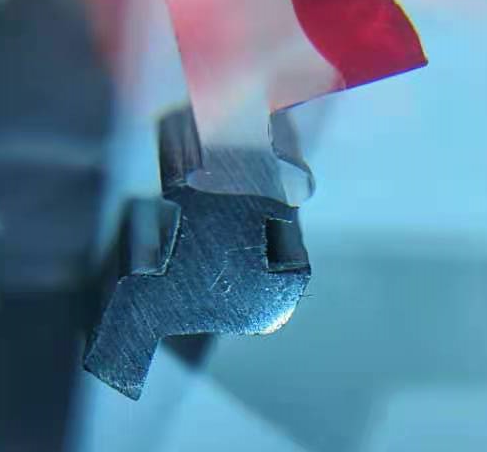

| 溢料外观 | 明显光滑圆润，无气泡 | 溢料多导，影响外观 |
| 适用性 | 可用于Lens透明度高的产品 | 透明件外观受影响 |
| 拉拔力 | 220N-280N（均匀性好） | 120N-400N（波动大） |
| 能耗 | 整体能耗远优于传统热板 | 较高 |
| 焊接强度一致性 | 高 · 切片拉拔力集中 | 低 · 波动范围大 |
Flagship Model

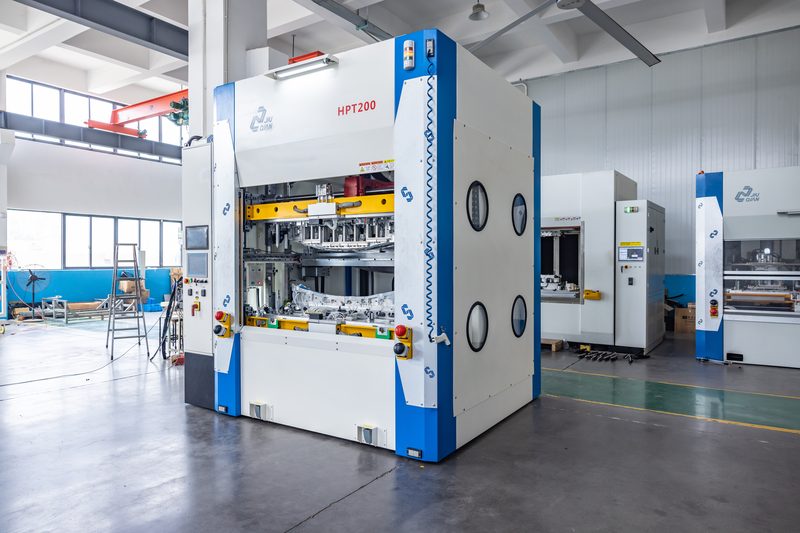

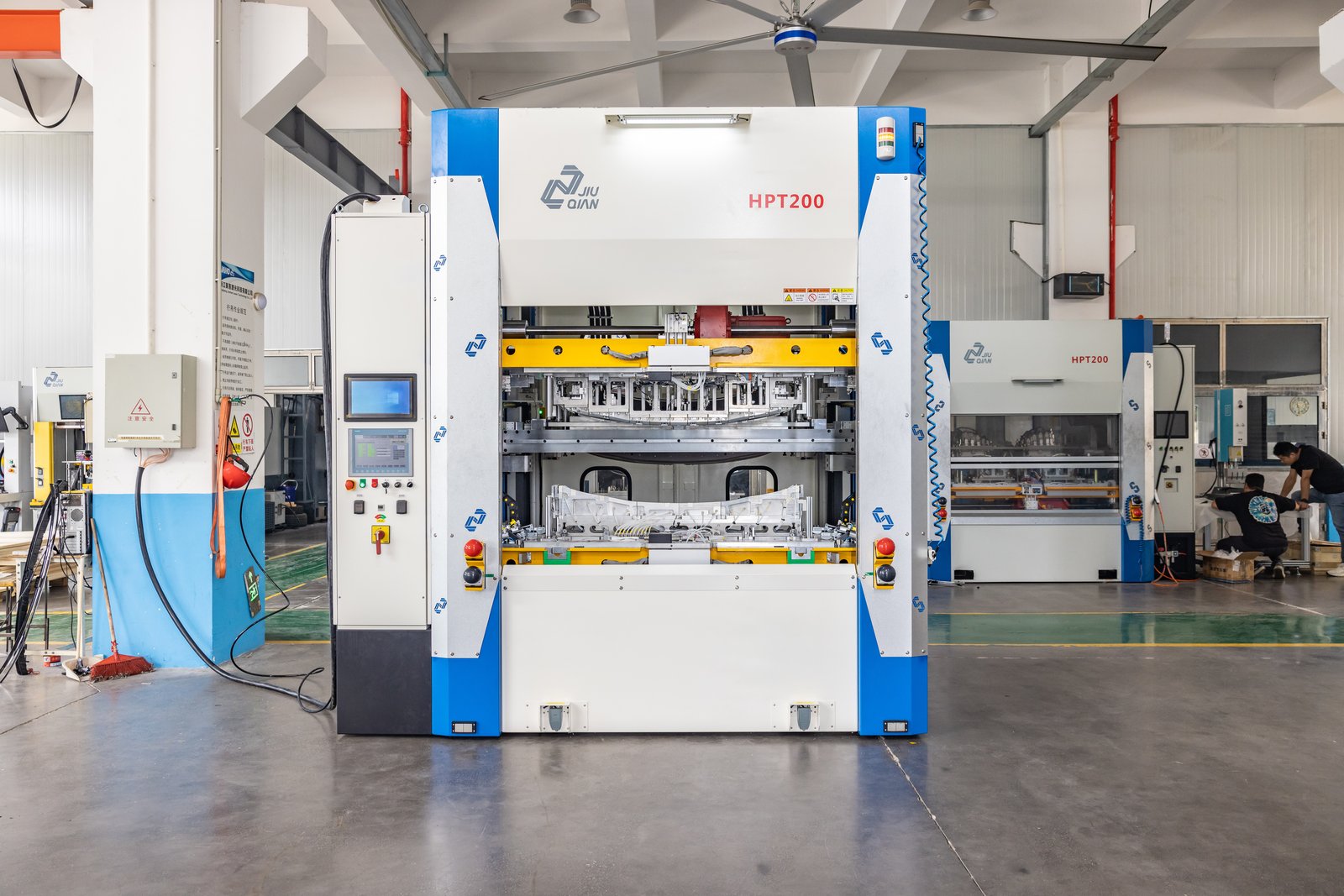

HPT200 伺服TR热板焊接设备
旗舰型号，含红外热板焊接功能的伺服热板焊接机
| 底板尺寸 | 1680mm × 540mm |
| 驱动形式 | 全齿轮齿条伺服驱动 |
| 额定负载 | 上下轴各400kg；水平轴400kg |
| 额定运行速度 | 上下轴：1m/s；水平轴：1.4m/s |
| 重复定位精度 | ±0.05mm |
| 最大焊接能力 | 焊筋周长1.4m |
| 特殊功能 | 轨迹/翻转功能（解决饰圈倒扣难题） |
| 制造年份 | 2023 |

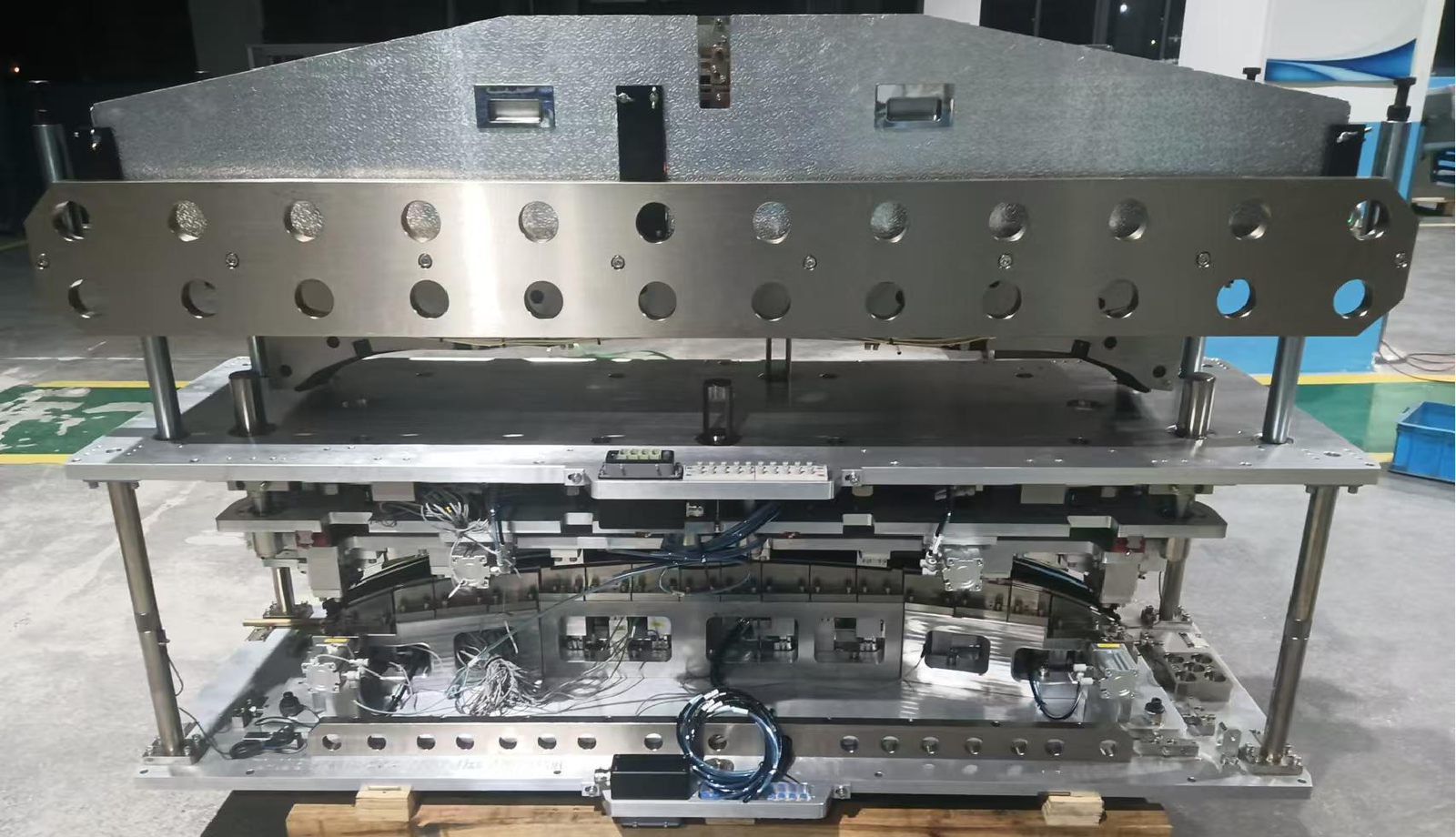

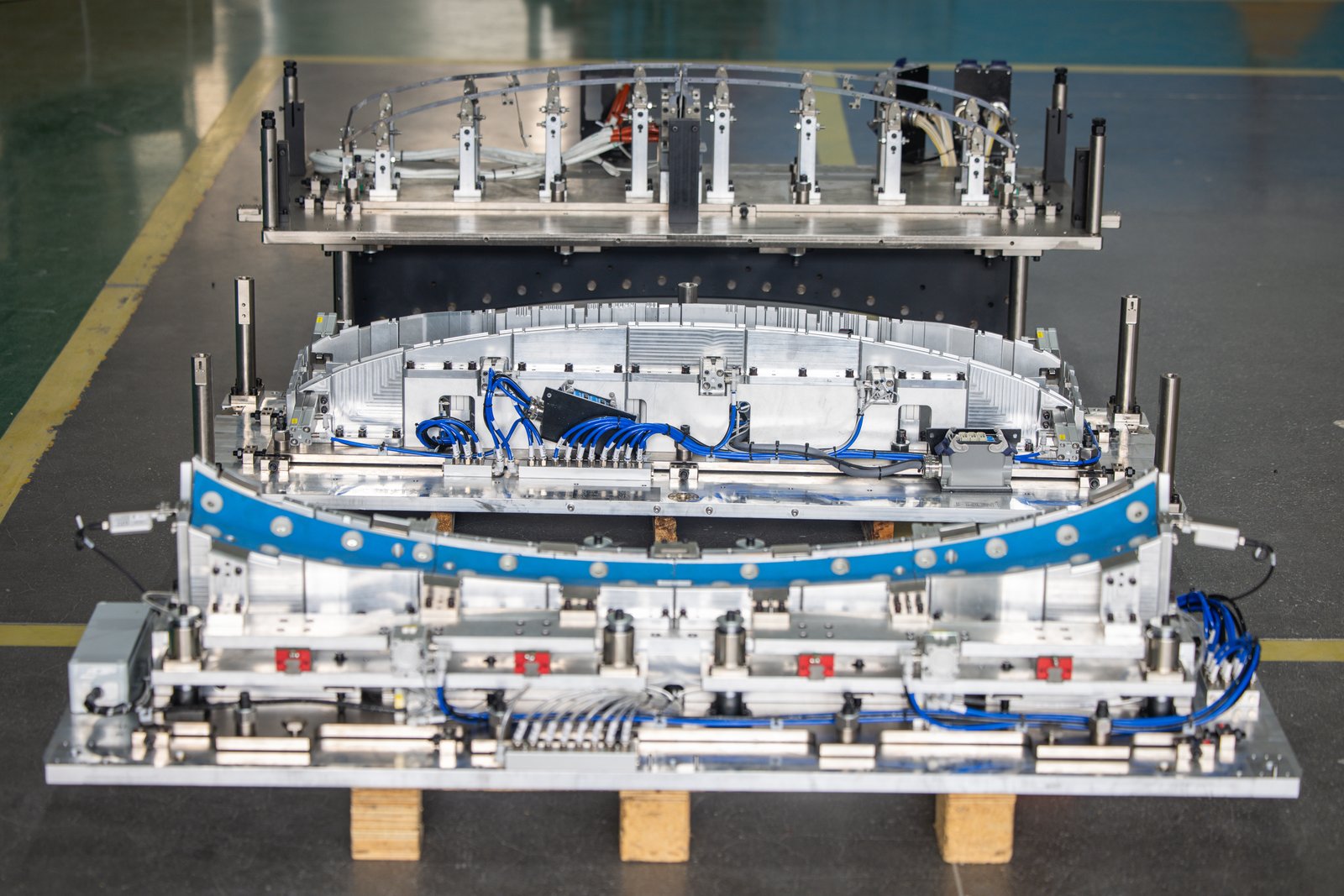

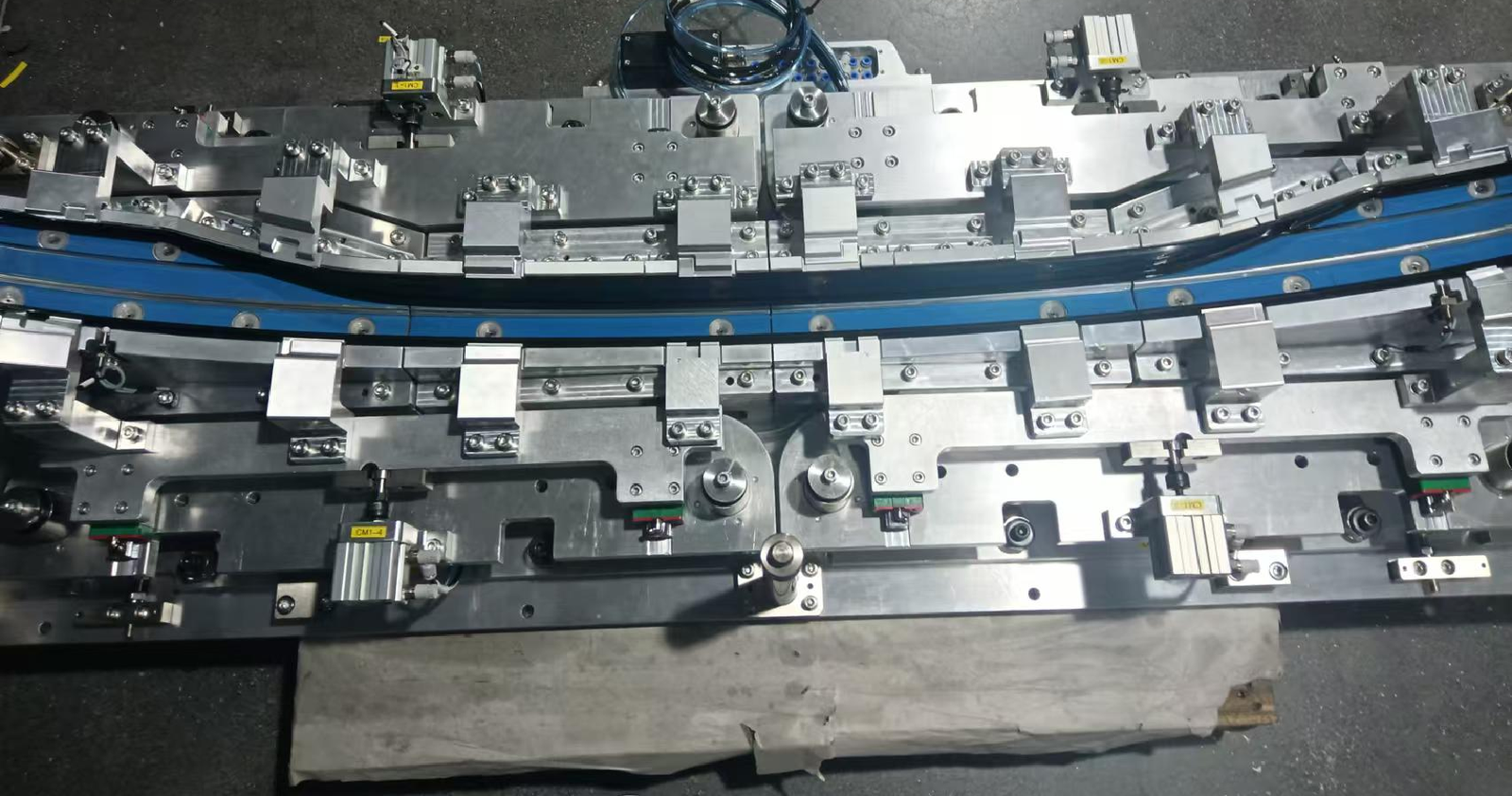

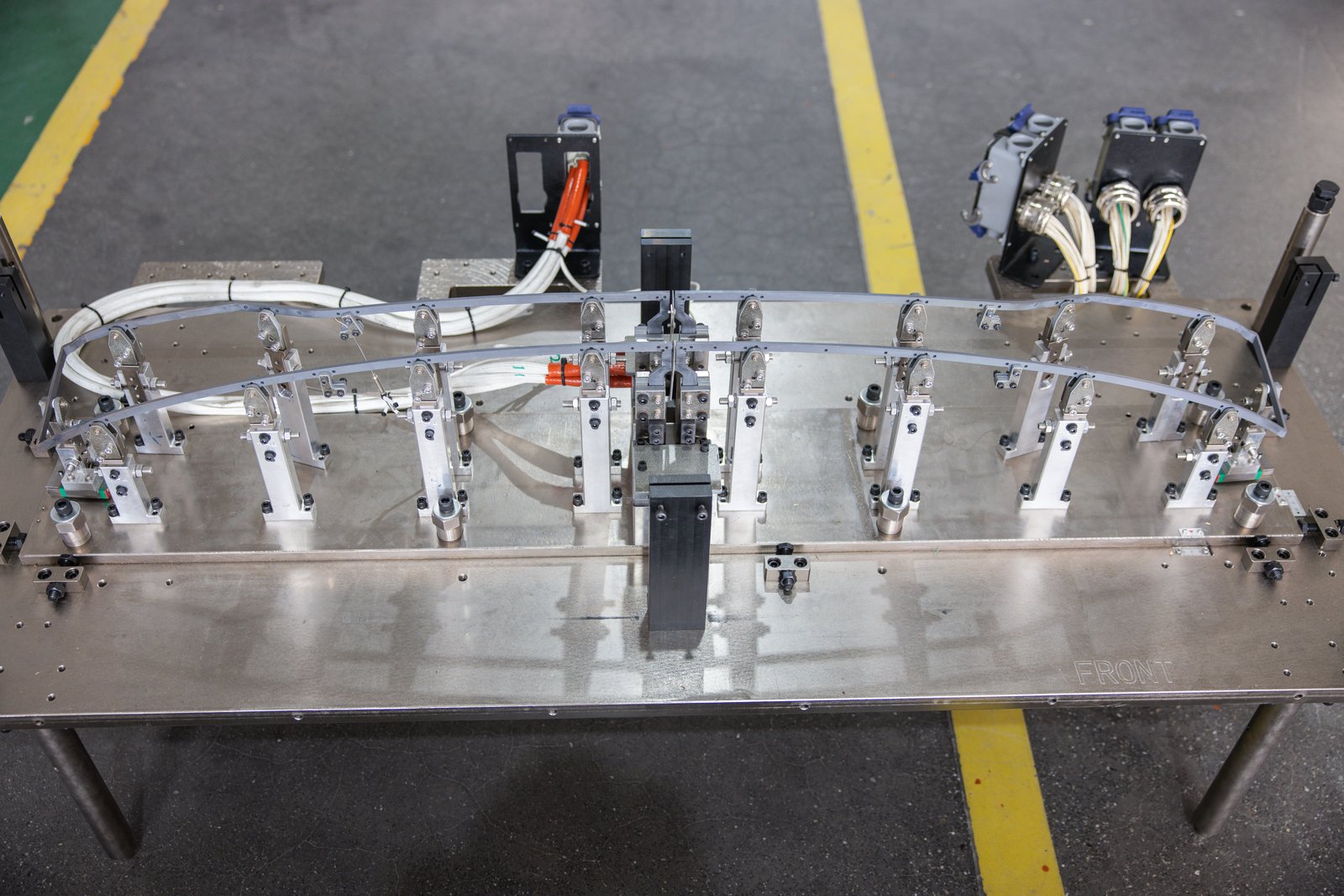

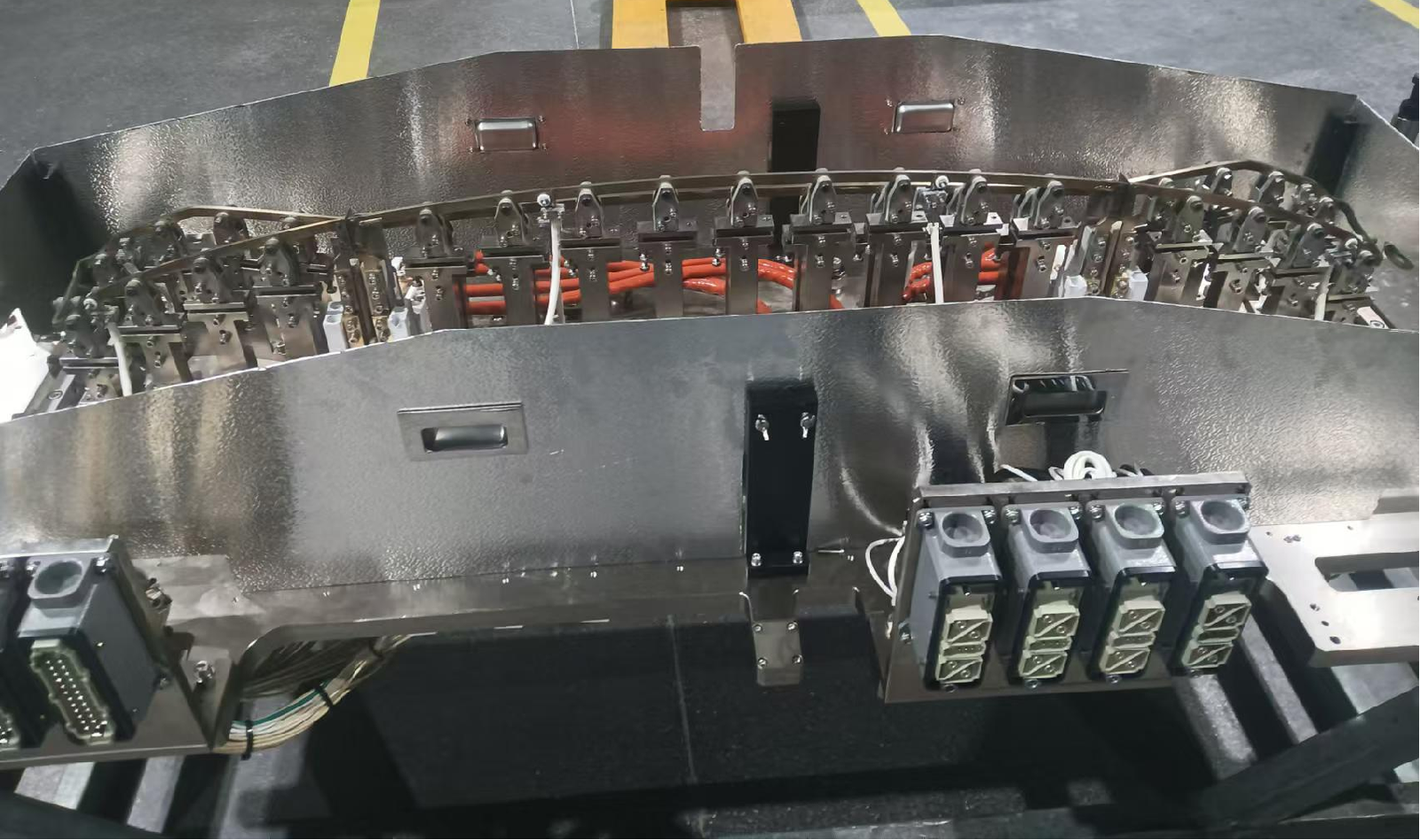

Project Cases
项目案例
部分已交付热板焊接项目清单

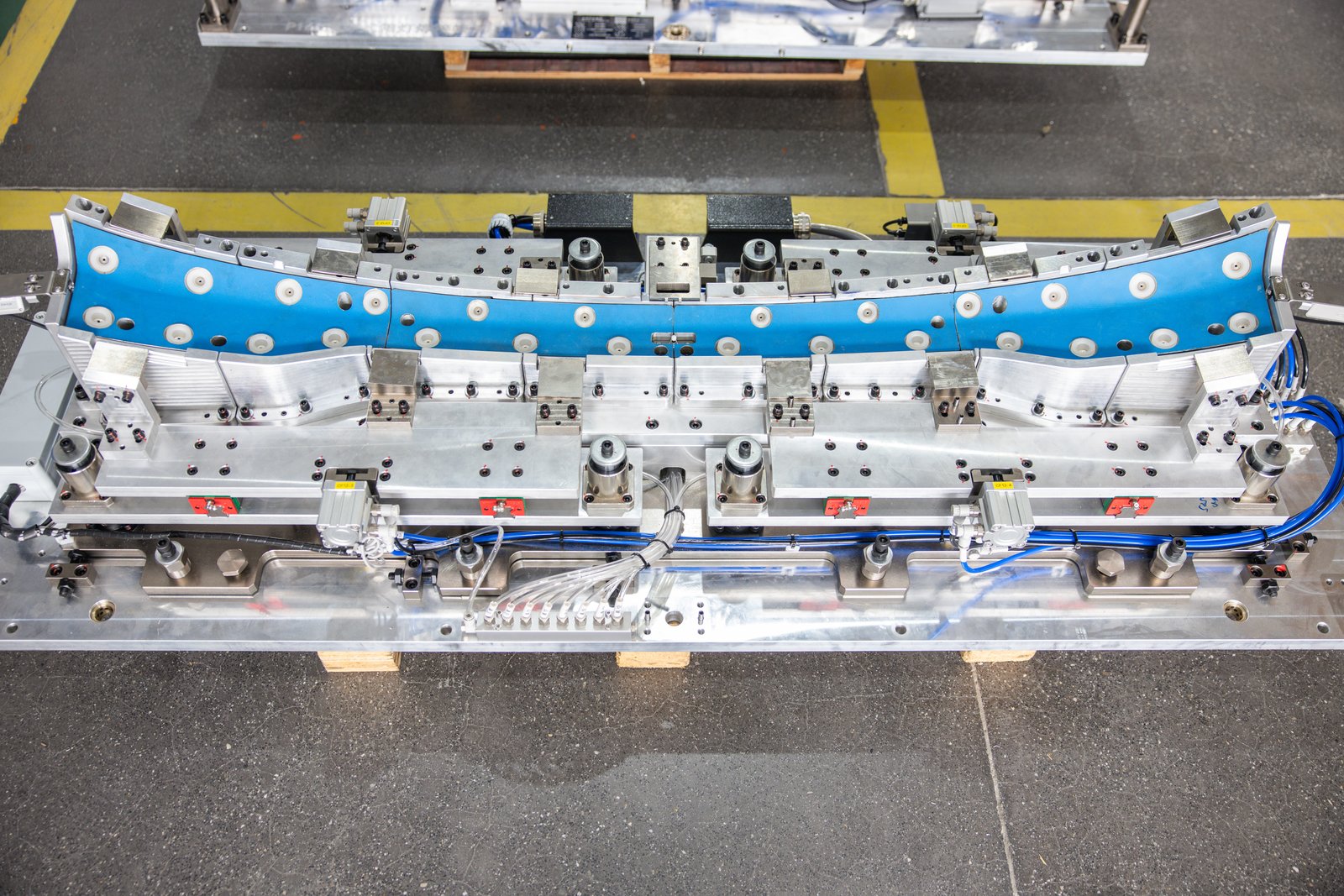

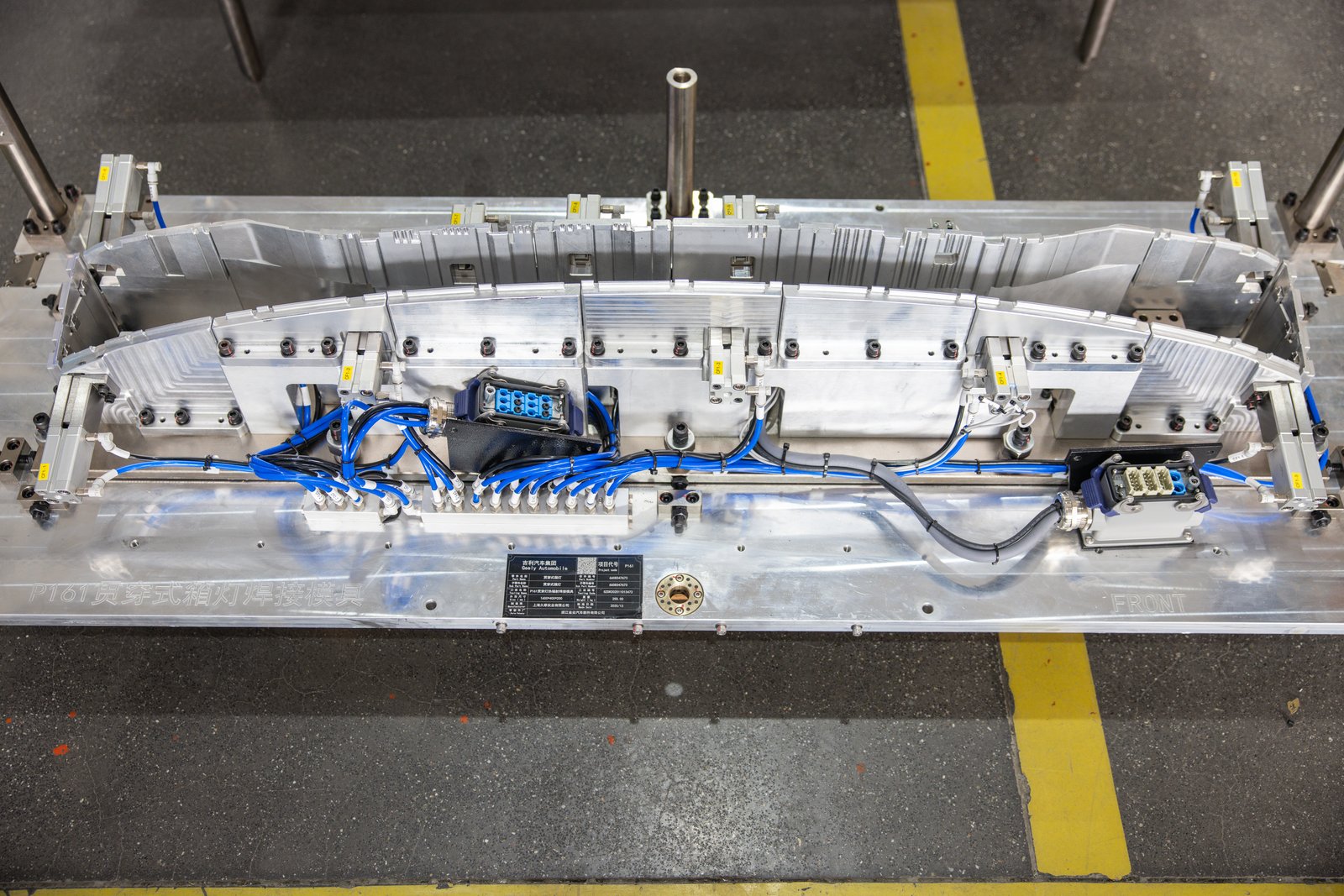

| 项目 | 类别 |
|---|---|
| V348MCA2 RL | 低配/高配热板焊接夹具 |
| DX9 | 后组合灯热板焊接夹具 |
| S202 | DL/RL热板焊接治具 |
| BX11 | DL热板焊接治具 |

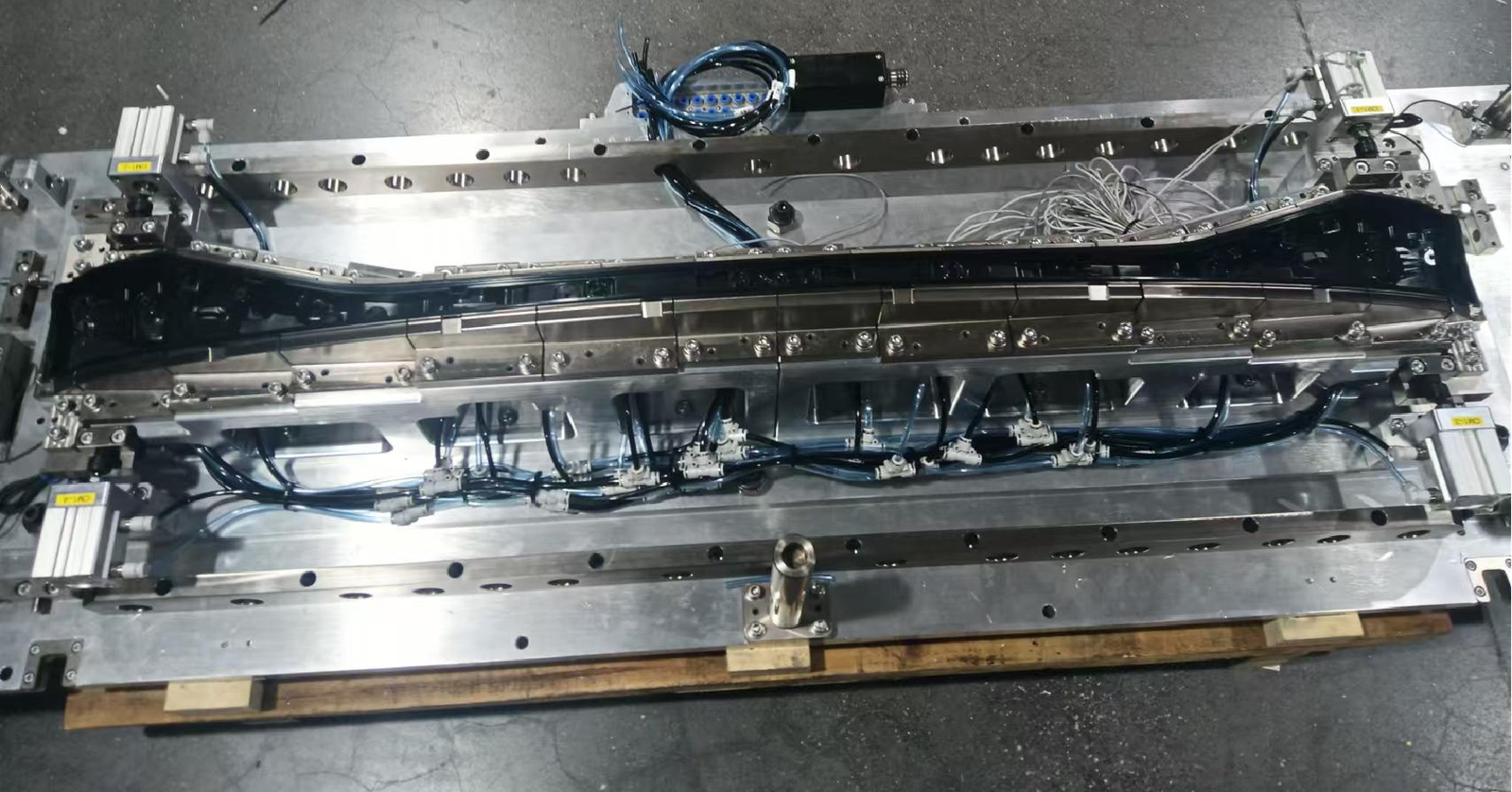

| 266B | 非接触热板焊接夹具 |
| S111 / S111MCA | RML/ML/RL热板焊接治具 |
| C211EV | ML热板焊接夹具 |
| B26 | 尾灯热板焊接夹具 |
| L233 (美国向) | 热板模焊接治具 |
| C589 | DL/RL热板焊接治具 |
| HA1 | 后雾灯/高刹灯热板焊接治具 |
| E11 | 尾饰板灯热板焊接治具 |
| B561 | DL/RL热板焊接治具 |
| A158RL | RL热板焊接治具 |
| ES13 | 尾灯热板焊接模具 |
| X900RL | 贯穿灯热板焊接工装 |
| C236 | RML/RL热板焊接治具 |
