Laser Welding
激光焊接 WL系列
尾灯焊接核心工艺——同步/准同步/双工位/振镜多配置
⚡
WL800
激光焊接系统
设备照片占位
6种配置 · 灵活选型

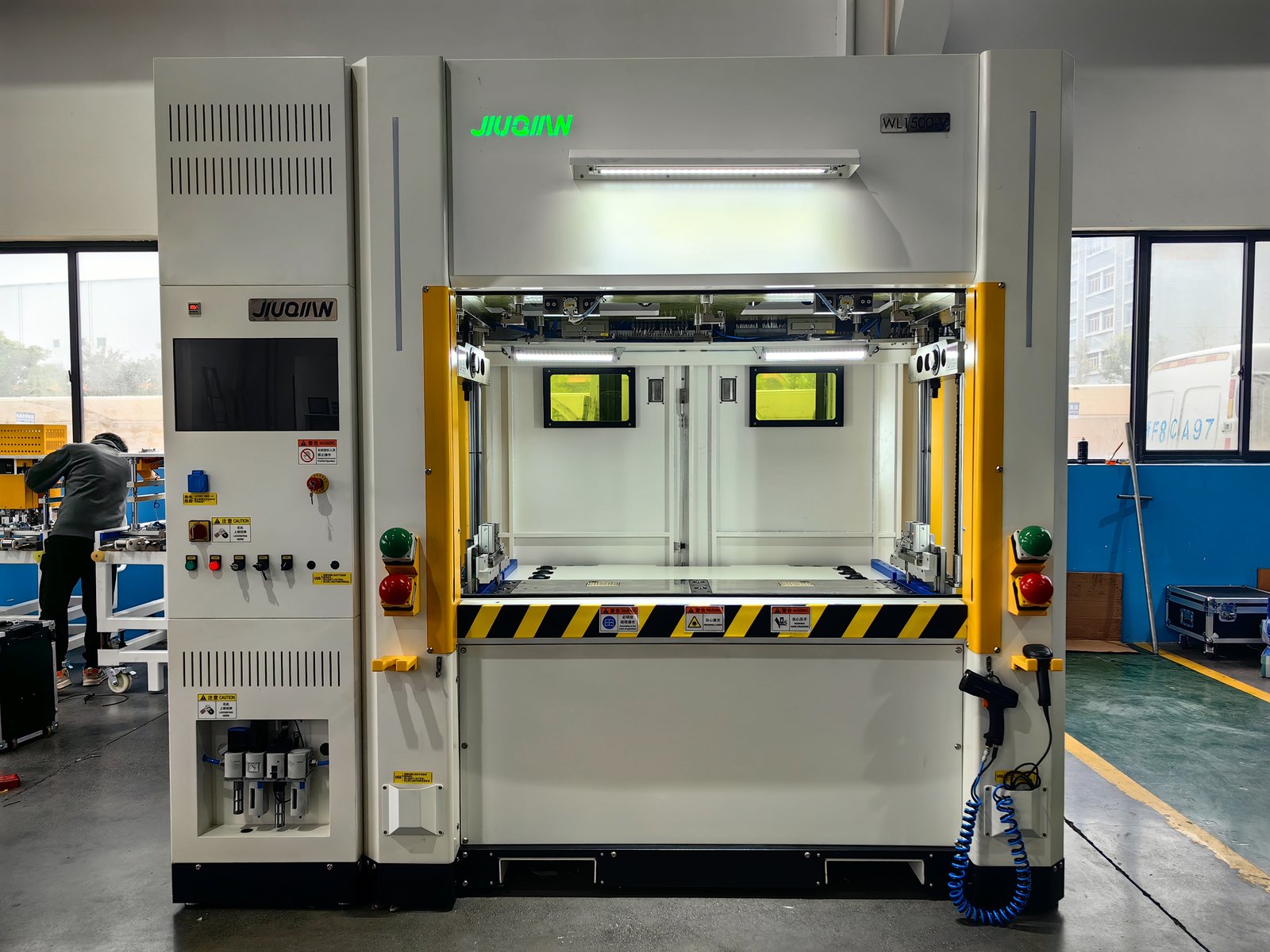

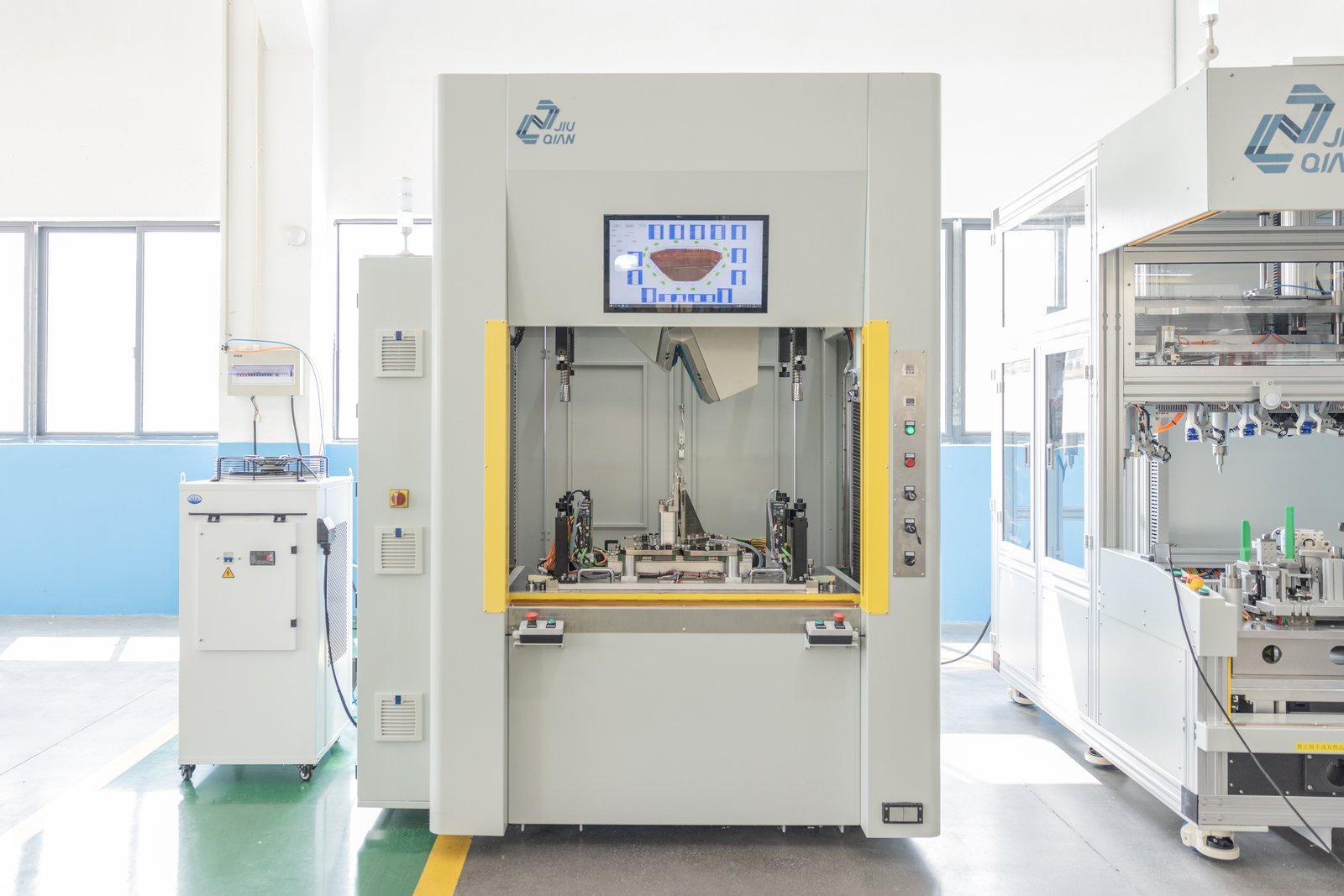

WL800系列激光焊接系统
适用于中小型尾灯焊接，焊接时间小于5秒。点对点光纤耦合器使快速更换夹具成为可能。操作者只需按规范推入夹具，剩余工作由设备自动完成。
✓
MES系统支持
✓
故障诊断系统
✓
安全等级 PL-b ~ PL-D
✓
压力感知 / 熔深感知
✓
快速换模 QMC
✓
夹具自动识别 (RFID)
WL800系列技术规格
| 参数 | WL-800 | WL-800P | WL-800S | WL-800V | WL-800D | WL-800DV |
|---|---|---|---|---|---|---|
| 型号 | 基础Basic | 高配Premium | 伺服Servo | 振镜Galvo | 双工位Dual | 双工位振镜DV |
| 焊接方式 | 局部焊 | 满焊 | 满焊 | — | 满焊 | — |
| 最大合模高度 | 600mm | 600mm | Z轴移动250mm | — | 600mm | Z轴移动250mm |
| 模具总重 | 220kg | 260kg | 50kg | — | 220kg | 50kg |
| 升降形式 | 气动 | 气动 | 伺服电机(汇川) | 伺服模组(汇川) | 气动 | 伺服模组(汇川) |
| 电源 | 1500W(120支) | 3000W(240支) | 3000W(240支) | 200/300/500W | 3000W(240支) | 200/300/500W |
| 最大耗气量 | 400L/min | 400L/min | 60L/min | — | 500L/min | 100L/min |
| 安全级别 | 基础 | PL-b | PL-b | 基础 | PL-b | PL-b |
| PLC | 1212 | 1214 | 1214 | 1212 | 1214 | 1214 |
WL1500 / WL1850 系列
| 参数 | WL1500 | WL1500P | WL1500S | WL1850P | WL1850S | 定制系列 |
|---|---|---|---|---|---|---|
| 模具总重 | 320kg | 320kg | 400kg | ≤700kg | ≤700kg | ≤700kg |
| 上模重量 | 150kg | 150kg | 200kg | ≤350kg | ≤350kg | ≤350kg |
| 升降形式 | 气动 | 气动 | 伺服(西门子) | 气动 | 伺服(西门子) | — |
| 电源 | 3000W(240支) | 3000W(240支) | 6000W(480支) | 6000W(480支) | 6000W(480支) | ≤12000W |
| 最大耗气量 | 550L/min | 550L/min | 650L/min | 650L/min | 650L/min | ≤990L/min |
| 安全级别 | 基础 | PL-b | PL-b | 基础 | PL-b | ≤PL-D |
| PLC | 1214 | 1511 | 1214 | 1511 | 1511 | — |
| 气动配件 | 亚德客 | 亚德客 | 亚德客 | 费斯通Festo | 费斯通Festo | — |
| 电气配件 | 德力西 | 德力西 | 德力西 | 施耐德 | 施耐德 | — |
Advantages
工艺优势
01
非接触式焊接
激光焊接为非接触工艺，无机械应力，适合精密部件和透明材料。
02
高精度定位
重复定位精度±0.05mm，伺服驱动配合精密齿轮齿条，确保焊道一致性。
03
多配置灵活选型
基础/高配/伺服/振镜/双工位/双工位振镜6种配置，适应不同产量和预算需求。
Project Cases
项目案例
部分已交付激光焊接项目清单
| 项目编号 | 类别 |
|---|---|
| VW416-PA2 | 后灯B整灯激光焊夹具 |
| SK326-2CS | 后灯A后盖激光焊接夹具 |
| VW426 | 后灯B激光焊接夹具/设备 · 后灯A激光焊接夹具 · 前照灯激光点焊设备 |
| S12L | 后灯A激光焊接夹具 |
| CDX707 | 后灯A/B激光焊接夹具 · 后灯B激光点焊设备 |
| S11L | 后灯A/B激光焊接夹具 |
| ES33 | 后灯A激光焊接夹具 |
| DX11 | 前格栅灯饰圈激光焊接夹具/设备 |
| C1UL-2 | 后灯A侧饰圈与转向灯反射镜激光焊接工装/设备 |
| SGM358-2 | 后灯A/B转向灯支架与聚光器激光焊夹具/设备 · 前照灯信号灯PL小总成激光焊接工装 |
| VW413 | 后灯A激光焊接夹具 |
